Trong hệ thống đường ống, mặt bích là chi tiết kết nối chịu lực trực tiếp giữa ống, van và thiết bị. Tuy nhiên, không ít sự cố rò rỉ hoặc hư hỏng xuất phát từ việc chọn sai DN hoặc PN của mặt bích. Qua quá trình tư vấn vật tư cho nhiều công trình cùng Tùng Lam, có thể thấy nhiều người hiểu đúng DN–PN của ống nhưng lại áp dụng sai cho mặt bích, dẫn đến mất đồng bộ và giảm độ an toàn của hệ thống. Bài viết này sẽ giúp bạn hiểu rõ DN và PN của mặt bích là gì, cũng như vì sao không nên chọn mặt bích theo thói quen hoặc cảm tính.

DN của mặt bích là gì?

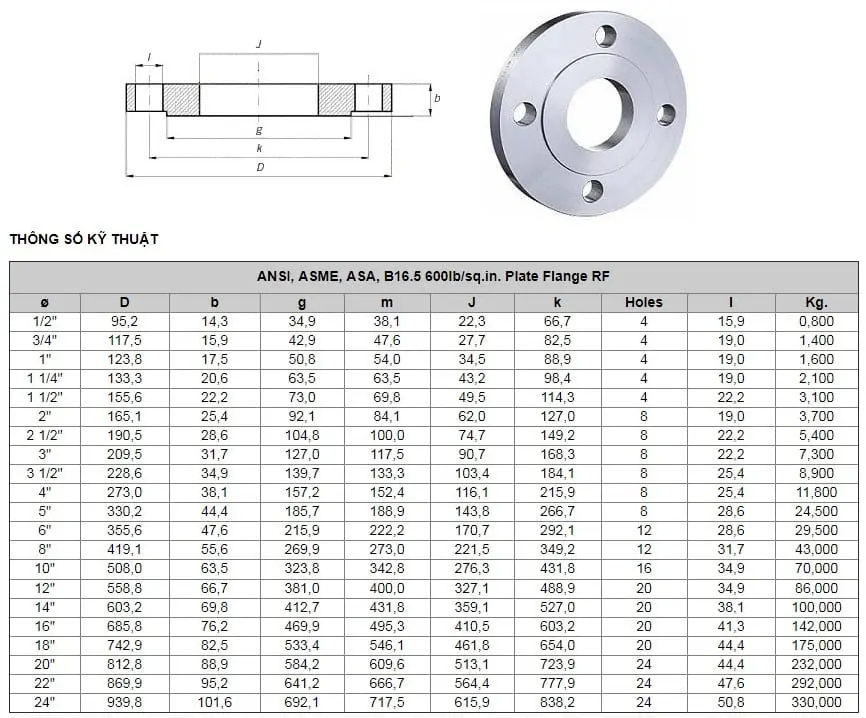

DN và PN của mặt bích là gì?

DN của mặt bích là đường kính danh nghĩa, dùng để xác định kích thước kết nối tương thích với ống, van hoặc thiết bị. DN của mặt bích phải trùng với DN của ống thì mới có thể lắp ghép chính xác.

DN không phản ánh kích thước đo thực tế từng chi tiết, mà là quy ước tiêu chuẩn để đảm bảo khả năng lắp lẫn giữa các thiết bị trong cùng hệ thống.

PN của mặt bích là gì?

PN của mặt bích là áp suất danh nghĩa, thể hiện khả năng chịu áp của mặt bích trong điều kiện tiêu chuẩn. PN thường được tính bằng bar và gắn với nhiệt độ làm việc tiêu chuẩn của vật liệu.

PN của mặt bích cần phù hợp hoặc cao hơn PN của hệ thống, nếu không sẽ trở thành điểm yếu gây rò rỉ hoặc biến dạng khi vận hành.

Mối quan hệ giữa DN–PN của mặt bích và ống

Một nguyên tắc quan trọng trong thiết kế là:
DN phải đồng bộ – PN không được thấp hơn.

Mặt bích có DN đúng nhưng PN thấp hơn PN của ống sẽ vẫn lắp được về mặt kích thước, nhưng không đảm bảo an toàn áp lực. Đây là lỗi rất dễ xảy ra khi chỉ kiểm tra kích thước mà bỏ qua thông số chịu áp.

Vì sao DN–PN của mặt bích ảnh hưởng trực tiếp đến độ kín?

Mặt bích là nơi tập trung lực siết bu lông và áp lực nội tuyến. Nếu PN của mặt bích không đủ, bề mặt tiếp xúc có thể biến dạng nhẹ, làm gioăng mất khả năng làm kín theo thời gian.

Hiện tượng này thường không xảy ra ngay lập tức mà xuất hiện sau một thời gian vận hành, khiến việc truy nguyên nguyên nhân trở nên khó khăn.

Cùng DN nhưng khác PN – hình dạng mặt bích khác nhau thế nào?

Với cùng DN, mặt bích PN cao hơn thường có:

• Độ dày lớn hơn

• Bề mặt tiếp xúc chắc hơn

• Khả năng chịu lực siết bu lông tốt hơn

Sự khác biệt này không chỉ nằm ở thông số, mà thể hiện rõ trên hình dạng thực tế của mặt bích.

Vì sao không nên “nâng PN cho an toàn” một cách tùy tiện?

Nhiều người cho rằng chọn PN càng cao càng tốt. Tuy nhiên, việc nâng PN không đúng chỗ có thể gây:

• Lệch chuẩn đồng bộ với van hoặc thiết bị khác

• Tăng chi phí không cần thiết

• Khó lắp ghép do khác tiêu chuẩn bu lông

PN cần được chọn đúng – đủ, thay vì chọn cao theo cảm tính.

DN và PN của mặt bích có phụ thuộc vật liệu không?

DN và PN là thông số tiêu chuẩn, nhưng giới hạn áp lực thực tế còn phụ thuộc vào vật liệu mặt bích như thép, inox hay nhựa. Với cùng DN–PN, mặt bích kim loại và mặt bích nhựa có hành vi chịu lực khác nhau.

Do đó, khi chọn mặt bích, cần xem xét cả DN, PN và vật liệu để đảm bảo phù hợp môi trường làm việc.

Sai lầm thường gặp khi đọc DN–PN của mặt bích ngoài công trường

Một sai lầm phổ biến là chỉ đối chiếu DN để lắp vừa, mà không kiểm tra PN. Ngoài ra, một số trường hợp nhầm PN của mặt bích với áp suất làm việc tức thời, thay vì áp suất danh nghĩa theo tiêu chuẩn.

Những sai sót này có thể dẫn đến rủi ro lâu dài trong vận hành.

Khi nào cần kiểm tra lại DN và PN của mặt bích?

DN và PN của mặt bích cần được kiểm tra kỹ trong các trường hợp:

• Kết nối ống nhựa với thiết bị kim loại

• Thay thế từng phần hệ thống cũ

• Nâng cấp hoặc thay đổi áp lực vận hành

Kiểm tra đúng giúp tránh sự cố phát sinh sau khi hệ thống đã đưa vào sử dụng.

Hiểu đúng DN và PN của mặt bích là yếu tố then chốt để đảm bảo độ kín, độ bền và an toàn cho hệ thống đường ống. Mặt bích không chỉ cần “lắp vừa” mà còn phải chịu đúng áp lực làm việc trong suốt vòng đời công trình.
