Hệ thống ống dẫn khí nén là hạng mục kỹ thuật quan trọng trong nhà xưởng, gara, xưởng cơ khí, xưởng gỗ, xưởng sơn, khu sản xuất, dây chuyền đóng gói và nhiều mô hình công nghiệp nhẹ. Hệ thống này có nhiệm vụ dẫn khí nén từ máy nén khí đến các thiết bị sử dụng như súng hơi, máy siết bulông, máy phun sơn, máy CNC, thiết bị đóng gói, van điều khiển, xi lanh khí nén hoặc các dụng cụ vận hành bằng hơi.

Khác với hệ thống cấp nước, khí nén là môi chất có áp lực và tính đàn hồi cao. Khi xảy ra sự cố vỡ ống, bung mối nối hoặc nứt phụ kiện, năng lượng tích trong khí nén có thể gây nguy hiểm cho người vận hành và thiết bị xung quanh. Vì vậy, hệ thống ống dẫn khí nén không thể chọn vật tư theo cảm tính, càng không nên dùng tùy tiện các loại ống nhựa không được thiết kế cho khí nén có áp.

Trong bài viết dưới đây, Tùng Lam sẽ cùng bạn tìm hiểu hệ thống ống dẫn khí nén là gì, các yếu tố cần lưu ý khi lựa chọn đường ống, bố trí tuyến ống và những nguyên tắc an toàn cần quan tâm trước khi thi công.

Hệ thống ống dẫn khí nén là gì?

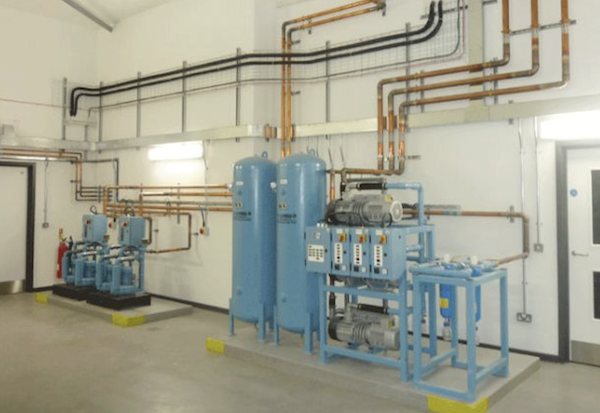

Hệ thống ống dẫn khí nén là gì?

Hệ thống ống dẫn khí nén là mạng lưới đường ống dùng để vận chuyển khí đã được nén từ máy nén khí đến các điểm sử dụng trong nhà xưởng hoặc khu kỹ thuật. Một hệ thống cơ bản thường gồm máy nén khí, bình chứa khí, bộ lọc tách nước, bộ sấy khí nếu cần, đường ống chính, đường ống nhánh, van khóa, đồng hồ áp, bộ điều áp và các đầu nối đến thiết bị sử dụng.

Khí nén sau khi được tạo ra thường không đi trực tiếp đến thiết bị ngay lập tức. Trước khi phân phối, khí cần được xử lý để giảm hơi nước, dầu, bụi hoặc tạp chất tùy yêu cầu của từng ngành. Ví dụ, khí nén dùng cho xưởng cơ khí có thể yêu cầu khác với khí nén dùng trong phun sơn, chế biến thực phẩm hoặc thiết bị điều khiển tự động.

Đường ống dẫn khí nén có nhiệm vụ giữ áp lực ổn định, giảm tổn thất áp, phân phối khí đến đúng vị trí và đảm bảo an toàn khi vận hành. Nếu thiết kế sai, hệ thống có thể bị tụt áp, rò khí, đọng nước, thiết bị hoạt động yếu hoặc tiêu tốn nhiều điện hơn do máy nén phải chạy liên tục để bù áp.

Vì sao hệ thống khí nén cần được thiết kế kỹ?

Khí nén là nguồn năng lượng phụ trợ rất phổ biến trong sản xuất. Tuy nhiên, đây cũng là hệ thống có nhiều rủi ro nếu thiết kế và lắp đặt không đúng. Một đường ống quá nhỏ sẽ làm áp suất giảm mạnh khi nhiều thiết bị hoạt động cùng lúc. Một tuyến ống quá dài, nhiều co gấp hoặc nhiều mối nối yếu sẽ làm tăng thất thoát áp lực.

Rò rỉ khí nén là vấn đề thường gặp trong nhà xưởng. Một điểm rò nhỏ có thể khiến máy nén khí phải hoạt động nhiều hơn, làm tăng điện năng tiêu thụ và giảm tuổi thọ thiết bị. Nếu rò rỉ xảy ra tại mối nối lớn, đầu nối nhanh hoặc phụ kiện chịu áp, hệ thống còn có nguy cơ mất an toàn cho người đứng gần.

Bên cạnh đó, khí nén thường chứa hơi nước. Khi khí đi qua đường ống, hơi nước có thể ngưng tụ thành nước và đọng lại ở các điểm thấp. Nếu không có phương án xả nước ngưng, nước có thể đi vào thiết bị, gây gỉ sét, giảm hiệu suất, ảnh hưởng đến chất lượng phun sơn hoặc làm hỏng dụng cụ khí nén.

Không phải mọi loại ống nhựa đều dùng được cho khí nén

Đây là lưu ý rất quan trọng. Nhiều người nhìn thấy ống nhựa có khả năng chịu áp trong hệ thống nước nên nghĩ rằng có thể dùng tương tự cho khí nén. Cách hiểu này không an toàn. Áp lực nước và áp lực khí nén có đặc tính khác nhau. Nước gần như không nén được, còn khí nén tích trữ năng lượng đàn hồi lớn hơn. Khi ống vỡ, khí nén có thể giải phóng năng lượng đột ngột và gây nguy hiểm.

Một số loại ống nhựa dân dụng như ống cấp nước hoặc ống thoát nước không được thiết kế để dẫn khí nén. Nếu dùng sai, ống có thể nứt, giòn, bung mối nối hoặc vỡ khi chịu áp lực và rung động. Đặc biệt với các tuyến treo cao, đi nổi trong xưởng hoặc gần khu vực có người làm việc, việc chọn sai vật liệu có thể tạo ra rủi ro lớn.

Vì vậy, khi làm hệ thống ống dẫn khí nén, cần kiểm tra rõ vật liệu có được khuyến nghị cho khí nén hay không, áp suất làm việc cho phép là bao nhiêu, nhiệt độ vận hành ra sao và phương pháp kết nối có phù hợp với khí nén không. Nếu không chắc chắn, nên tham khảo đơn vị kỹ thuật hoặc nhà cung cấp có kinh nghiệm thay vì tự thay thế bằng vật tư sẵn có.

Những vật liệu thường dùng cho đường ống khí nén

Trong thực tế, hệ thống khí nén có thể sử dụng nhiều loại vật liệu khác nhau như ống thép, ống inox, ống nhôm chuyên dụng, ống nhựa kỹ thuật chuyên dùng cho khí nén hoặc ống mềm tại các đoạn kết nối thiết bị. Mỗi loại có ưu điểm, nhược điểm và phạm vi ứng dụng riêng.

Ống kim loại có độ cứng tốt, chịu áp và chịu va đập cơ học tốt, phù hợp với nhiều nhà xưởng. Tuy nhiên, một số loại ống kim loại có thể bị gỉ nếu khí nén còn nhiều hơi nước hoặc môi trường lắp đặt ẩm. Khi bị gỉ bên trong, cặn có thể đi theo dòng khí đến thiết bị sử dụng.

Các hệ ống nhôm hoặc ống nhựa kỹ thuật chuyên dụng cho khí nén thường được thiết kế để giảm rò rỉ, thi công nhanh và hạn chế ăn mòn. Tuy nhiên, cần chọn đúng sản phẩm chuyên dụng, đúng áp suất làm việc và phụ kiện đồng bộ. Không nên dùng ống nhựa cấp thoát nước thông thường để thay thế cho ống khí nén chỉ vì dễ mua hoặc giá thấp hơn.

Chọn đường kính ống theo lưu lượng khí

Đường kính ống ảnh hưởng trực tiếp đến áp suất và lưu lượng khí tại điểm sử dụng. Nếu ống quá nhỏ, khí không cấp đủ cho thiết bị, áp suất cuối tuyến giảm và máy móc hoạt động yếu. Với các dụng cụ cần lưu lượng lớn như máy phun sơn, máy bắn cát, súng hơi công suất cao hoặc nhiều thiết bị hoạt động cùng lúc, tuyến ống chính cần được tính toán kỹ.

Khi chọn đường kính, cần xem xét công suất máy nén khí, lưu lượng khí yêu cầu của từng thiết bị, số lượng điểm sử dụng, chiều dài tuyến ống, số lượng co nối và áp suất vận hành. Không nên chỉ chọn ống theo kích thước đầu ra của máy nén, vì đường ống phân phối trong xưởng có thể cần lớn hơn để giảm tổn thất áp.

Nếu xưởng có kế hoạch mở rộng thêm thiết bị, nên tính dư hợp lý cho tuyến ống chính. Tuy nhiên, cũng không nên chọn ống quá lớn một cách tùy tiện vì chi phí vật tư, phụ kiện và không gian lắp đặt sẽ tăng. Thiết kế đúng là cân bằng giữa nhu cầu hiện tại, khả năng mở rộng và hiệu quả vận hành.

Bố trí đường ống dạng vòng giúp ổn định áp hơn

Trong nhiều nhà xưởng, hệ thống ống dẫn khí nén có thể bố trí dạng tuyến thẳng hoặc dạng vòng. Với tuyến thẳng, khí đi từ máy nén đến từng điểm sử dụng theo một hướng. Cách này đơn giản, dễ thi công nhưng có thể gây tụt áp ở cuối tuyến nếu nhiều thiết bị hoạt động cùng lúc.

Bố trí dạng vòng giúp khí có thể cấp đến điểm sử dụng từ nhiều hướng hơn, nhờ đó áp suất trong hệ thống ổn định hơn. Cách bố trí này phù hợp với nhà xưởng có nhiều điểm dùng khí, nhiều khu làm việc hoặc cần vận hành liên tục. Tuy nhiên, hệ vòng cần được thiết kế gọn, có van khóa phân khu và điểm xả nước ngưng rõ ràng.

Dù chọn dạng tuyến nào, đường ống cũng nên đi theo lộ trình dễ quan sát, dễ bảo trì và ít bị va chạm. Không nên đi ống qua khu vực có xe nâng, vật nặng hoặc thiết bị chuyển động nếu chưa có giải pháp bảo vệ.

Cần xử lý nước ngưng trong hệ thống khí nén

Nước ngưng là vấn đề rất thường gặp trong hệ thống khí nén. Khi không khí được nén lại, hơi nước trong không khí cũng đi vào hệ thống. Trong quá trình khí di chuyển qua đường ống, nhiệt độ thay đổi khiến hơi nước ngưng tụ thành nước. Nếu không được xử lý, nước sẽ đọng trong đường ống hoặc đi đến thiết bị sử dụng.

Nước trong khí nén có thể gây nhiều vấn đề như làm gỉ thiết bị kim loại, ảnh hưởng đến chất lượng sơn, làm giảm tuổi thọ dụng cụ khí nén hoặc gây lỗi trong hệ thống điều khiển. Với các ngành yêu cầu khí sạch hơn, nước ngưng còn có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Để xử lý, hệ thống cần có bộ lọc tách nước, bình chứa khí, đường ống có độ dốc phù hợp, điểm xả nước ngưng tại các vị trí thấp và bộ sấy khí nếu yêu cầu chất lượng khí cao hơn. Các nhánh cấp khí nên được lấy từ phía trên hoặc bên hông tuyến chính, tránh lấy trực tiếp từ đáy ống nơi nước có thể đọng lại.

Van khóa và đồng hồ áp cần được bố trí hợp lý

Van khóa giúp kiểm soát từng khu vực trong hệ thống khí nén. Khi cần sửa một nhánh, thay phụ kiện hoặc bảo trì thiết bị, người vận hành có thể khóa riêng khu vực đó mà không phải dừng toàn bộ hệ thống. Điều này rất hữu ích với nhà xưởng đang hoạt động liên tục.

Đồng hồ áp giúp theo dõi áp suất tại các vị trí quan trọng như sau máy nén, sau bộ lọc, đầu tuyến chính, cuối tuyến hoặc trước các thiết bị cần áp ổn định. Nếu áp suất giảm bất thường, người vận hành có thể kiểm tra rò rỉ, tắc lọc, đường ống quá nhỏ hoặc thiết bị tiêu thụ khí vượt thiết kế.

Ngoài van khóa và đồng hồ áp, hệ thống có thể cần bộ điều áp tại từng khu vực để cấp áp phù hợp cho thiết bị. Không phải thiết bị nào cũng cần cùng một mức áp suất, vì vậy điều chỉnh đúng sẽ giúp thiết bị vận hành ổn định và an toàn hơn.

Hạn chế co gấp và mối nối không cần thiết

Mỗi co nối, đầu chuyển hoặc mối ghép trong hệ thống khí nén đều có thể tạo tổn thất áp lực và là điểm có nguy cơ rò rỉ. Nếu tuyến ống đi quá vòng vèo, nhiều co gấp liên tiếp, áp suất tại điểm sử dụng có thể giảm rõ rệt, đặc biệt khi lưu lượng khí lớn.

Thiết kế đường ống nên ưu tiên tuyến đi gọn, ít chuyển hướng và có bán kính uốn hoặc phụ kiện phù hợp. Tại các vị trí cần rẽ nhánh, nên bố trí sao cho dễ kiểm tra và không ảnh hưởng đến lối đi. Các mối nối nên được siết, hàn hoặc lắp theo đúng hướng dẫn của hệ vật liệu sử dụng.

Không nên tận dụng quá nhiều phụ kiện chuyển đổi khác hệ chỉ để xử lý nhanh tại công trường. Việc dùng lẫn nhiều loại đầu nối có thể làm tăng nguy cơ rò khí và khó bảo trì khi cần thay thế.

Kiểm tra rò rỉ khí nén định kỳ

Rò rỉ là một trong những nguyên nhân khiến hệ thống khí nén tiêu tốn năng lượng. Khi có rò rỉ, máy nén khí phải chạy thường xuyên hơn để giữ áp. Điều này làm tăng chi phí điện, tăng số giờ vận hành máy và có thể làm thiết bị nhanh xuống cấp.

Các vị trí dễ rò thường là đầu nối nhanh, ren, van khóa, khớp nối mềm, phụ kiện chuyển hướng và các nhánh ít được kiểm tra. Người vận hành có thể phát hiện rò lớn qua tiếng xì hơi, nhưng rò nhỏ đôi khi khó nghe trong môi trường nhà xưởng nhiều tiếng ồn.

Vì vậy, nên có lịch kiểm tra định kỳ. Khi nghi ngờ rò, cần khóa khu vực, xả áp an toàn và kiểm tra mối nối. Không nên siết hoặc tháo phụ kiện khi hệ thống vẫn còn áp lực cao, vì có thể gây nguy hiểm cho người thao tác.

An toàn khi lắp đặt hệ thống khí nén

An toàn là tiêu chí cần đặt lên hàng đầu khi lắp đặt hệ thống ống dẫn khí nén. Đường ống, phụ kiện và van phải phù hợp với áp suất làm việc. Các tuyến treo cao cần có giá đỡ chắc chắn, khoảng cách treo hợp lý và không để ống bị võng. Tuyến đi thấp hoặc gần khu vực thao tác cần được bảo vệ khỏi va đập.

Trước khi đưa vào vận hành, hệ thống cần được kiểm tra kín, kiểm tra áp và quan sát các mối nối. Khi bảo trì, cần xả áp trước khi tháo phụ kiện hoặc thay thiết bị. Người thao tác nên được hướng dẫn rõ quy trình khóa van, xả áp và kiểm tra an toàn.

Với các hệ thống công suất lớn, áp suất cao hoặc phục vụ dây chuyền sản xuất quan trọng, nên có đơn vị kỹ thuật chuyên môn thiết kế và kiểm tra. Không nên tự thi công dựa trên kinh nghiệm lắp ống nước thông thường.

Có nên dùng ống PVC-U cho khí nén không?

Ống PVC-U là vật liệu phổ biến trong hệ thống cấp thoát nước, thoát nước mưa, ống luồn dây điện và nhiều hạng mục dân dụng. Tuy nhiên, việc dùng ống PVC-U thông thường cho khí nén cần được cân nhắc rất thận trọng. Không nên tự ý sử dụng ống PVC-U cấp thoát nước để làm đường ống khí nén nếu sản phẩm không được nhà sản xuất khuyến nghị cho môi chất khí nén có áp.

Lý do là khí nén có đặc tính nguy hiểm hơn nước khi sự cố vỡ ống xảy ra. Một đoạn ống nhựa không phù hợp có thể nứt hoặc vỡ dưới tác động của áp lực, rung động, va đập hoặc lão hóa. Trong môi trường nhà xưởng, điều này có thể gây rủi ro cho người vận hành.

Nếu khách hàng cần làm hệ thống khí nén, nên chọn vật tư chuyên dụng cho khí nén hoặc tham khảo tư vấn kỹ thuật trước khi mua. Đây là điểm rất quan trọng để tránh nhầm lẫn giữa ống chịu áp nước và ống dùng cho khí nén.

Khi nào cần nâng cấp hệ thống khí nén?

Hệ thống khí nén cần được kiểm tra và nâng cấp khi xưởng mở rộng quy mô, tăng thêm thiết bị, áp suất cuối tuyến yếu, máy nén chạy liên tục, đường ống rò nhiều hoặc nước ngưng xuất hiện thường xuyên tại điểm dùng khí. Đây là dấu hiệu cho thấy hệ thống hiện tại có thể không còn phù hợp với nhu cầu vận hành.

Nâng cấp có thể bao gồm thay đường ống chính lớn hơn, bố trí lại tuyến ống dạng vòng, thêm bình chứa, thêm bộ lọc tách nước, lắp bộ sấy khí, bổ sung van khóa hoặc thay các mối nối rò rỉ. Tùy mức độ, có thể nâng cấp từng phần hoặc thiết kế lại toàn bộ hệ thống.

Việc nâng cấp đúng cách giúp thiết bị dùng khí hoạt động ổn định hơn, giảm thất thoát năng lượng và nâng cao an toàn trong nhà xưởng.

Hệ thống ống dẫn khí nén là hạng mục cần được thiết kế và thi công cẩn thận vì liên quan trực tiếp đến áp lực, lưu lượng, chất lượng khí và an toàn vận hành. Khi làm hệ thống khí nén, cần chọn đúng vật liệu chuyên dụng, đúng đường kính, bố trí tuyến ống hợp lý, xử lý nước ngưng, lắp van khóa, đồng hồ áp và kiểm tra rò rỉ định kỳ.

Đặc biệt, không nên tự ý sử dụng các loại ống nhựa cấp thoát nước thông thường cho khí nén nếu sản phẩm không được khuyến nghị cho môi chất này. Nếu bạn đang cần tư vấn vật tư ống nhựa, phụ kiện hoặc giải pháp đường ống phù hợp cho nhà xưởng, công trình dân dụng và hệ thống kỹ thuật, có thể liên hệ Tùng Lam – Đơn vị phân phối chính thức Nhựa Tiền Phong tại TP.HCM để được hỗ trợ chi tiết.
